Трубы для горячего водоснабжения

Конструкция

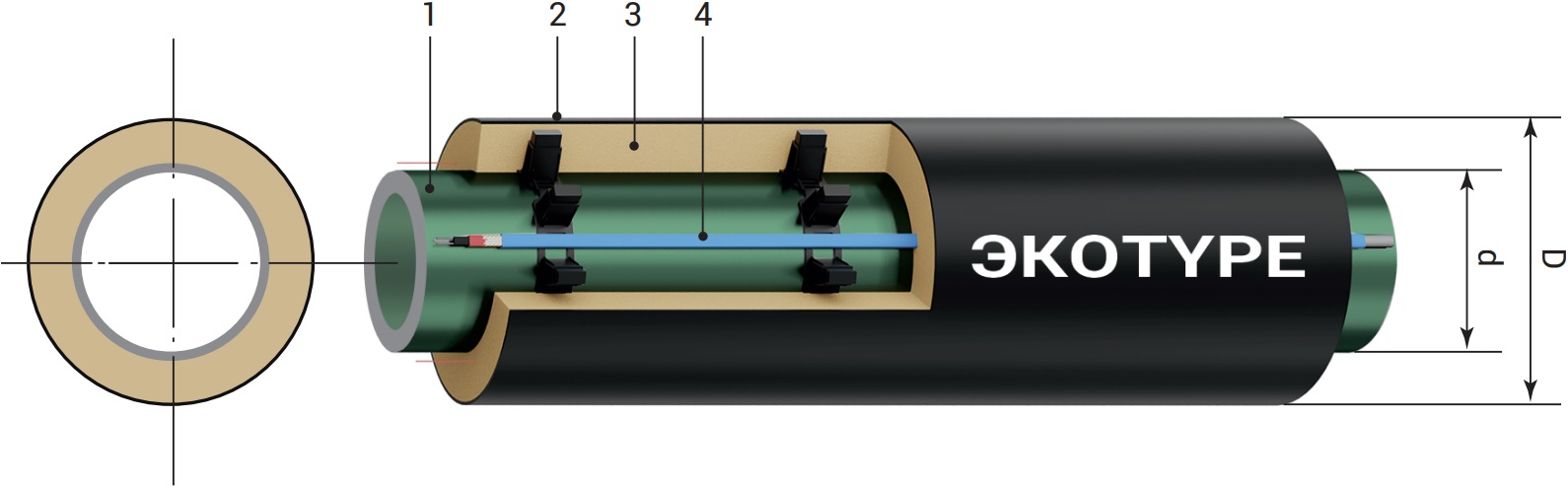

Конструкция трубы ЭКОTYPE (GRE) предтавлена ниже на рисунке.

Основные эксплуатационные характеристики приведены в таблице.

Номенклатура труб ЭКОTYPE (GRE), а также их основные размерные характеристики приведены в таблице.

1. Труба из стеклопластика с компонентом повышенной термостойкости (GRE)

2. Теплоизоляция из пенополиуретана (ППУ)

3. Защитная оболочка из полиэтилена

4. Система оперативно-дистанционного контроля (СОДК)

D - наружный диаметр защитной оболочки

d - диаметр напорной трубы

Конструкция трубы ЭКОТАЙП

Основные эксплуатационные характеристики труб ЭКОTYPE (GRE)

Описание системы

Общие положения

ЭКОTYPE (GRE) - система теплоизолированных труб и фасонных изделий, предназначенная для подземной бесканальной прокладки сетей холодного и горячего водоснабжения.

Стеклопластиковые теплоизолированные трубы (GRE) представляют собой многослойную конструкцию из напорной трубы с внутренним компонентом (GRE).

Область применения

Стеклопластиковые трубы ЭКОTYPE (GRE) предназначены:

для сетей горячего водоснабжения при постоянной температуре транспортируемой воды до 130°С и максимальном давлении 1,6 МПа;

для сетей холодного водоснабжения, транспортирующих воду при максимальном давлении 1,6 МПа.

Система трубопроводов

Данная система обеспечивает превосходную коррозийную стойкость наряду с исключительными механическими, физическими и тепловыми свойствами.

Трубопровод из эпоксидной смолы, армированной стекловолокном, является стойким к коррозийному воздействию смесей с низкой концинтрацией кислот, нейтральных или почти нейтральных солей, растворителей и едких веществ, как при внутреннем, так и наружном давлении.

Дополнительно обогащенный смолой внутренний слой, армированный уселенным стекловолокном, обеспечивает защиту спирально напотанного непрерывного стекловолокна, армирующего стенки труб и конструктивное усиление фитингов (фасонных деталей) внутри.

У труб ЭКОTYPE (GRE) повышенная термостойкость теплоизоляционного слоя из вспененного полиуретана и защитный кожух из полиэтилена низкого давления с добавлением углеволокна.

Трубы имею санитарно-гигиенический сертификат и могут использоваться для хозяйственно-питьевого водоснабжения. Трубы ЭКОTYPE (GRE) предназначены для подземной прокладки.

Продукция подвергается визуальному контролю размеров, а также гидравлическим испытаниям по особой программе.

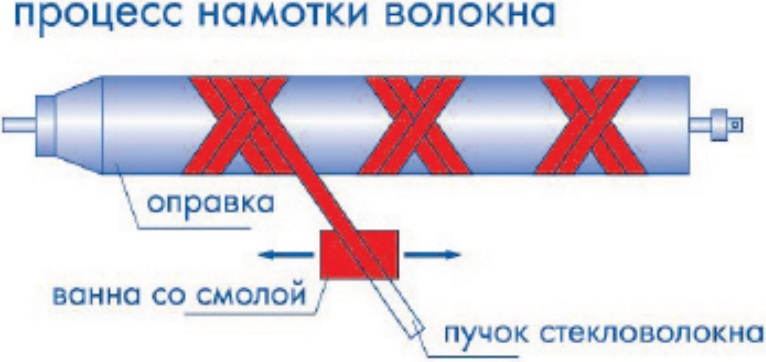

Процесс намотки волокна

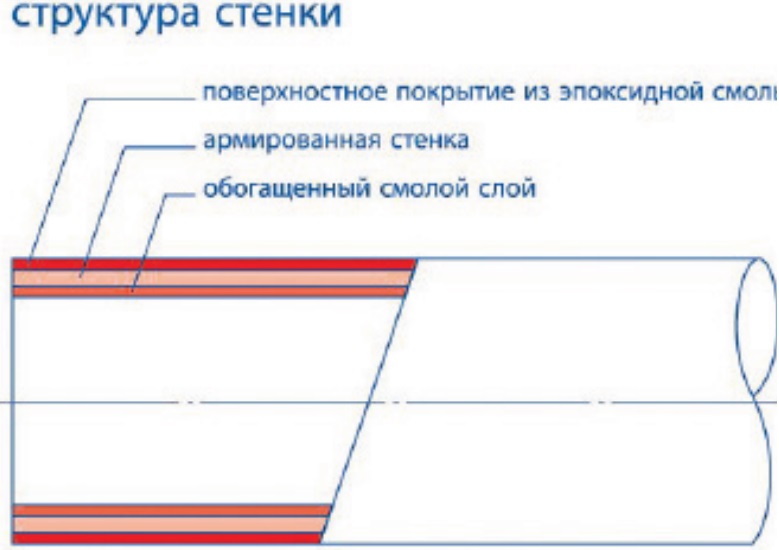

Структура стенки трубы (GRE)

Преимущество труб ЭКОТАЙП

Устойчивость к коррозии

• Не требуется катодной и анодной защиты
• Стойкость к воздействию сотен агрессивных сред

Низкие потери давления

• Гладкая внутренняя поверхность
• Абсолютная шероховатость 5.3 x 10-6 м
• Коэффициент Хазена-Уильямса 150
• Показатели не меняются с течением времени

Экономическая эффективность

• Низкая стоимость прокладки трубопроводов
• Минимальные затраты на техническое обслуживание трубопроводов
• Длительный срок службы
• Низкие затраты на перекачку жидкостей

Уникальность трубопровода ЭКОТАЙП

• Низкая теплопроводность 0,3 Вт/Мк (у стали 47 Вт/Мк) незначительные тепловые потери, уменьшение расхода метана (или другого топлива).
• Самокомпенсация и восстановление после теплового расширения (не нужны компенсаторы увеличивающие сопротивлениесистемы.
• Высокая термостойкость (трубы и соединительные детали ЭКОTYPЕ выдерживаютдавление 1,6 МПа при температуре +130 0С допускается кратковременное повышение температуры не более + 150 0С.

Основные эксплуатационные характеристики труб ЭКОTYPE (GRE)

Типы труб

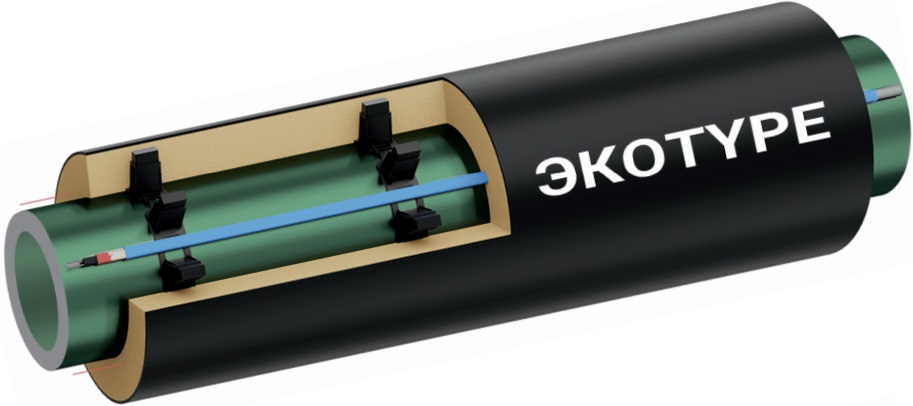

ТРУБА СТЕКЛОПЛАСТИКОВАЯ GRE 1,6-lЗОС 100-1-ППУ-ПЭ-СОДК

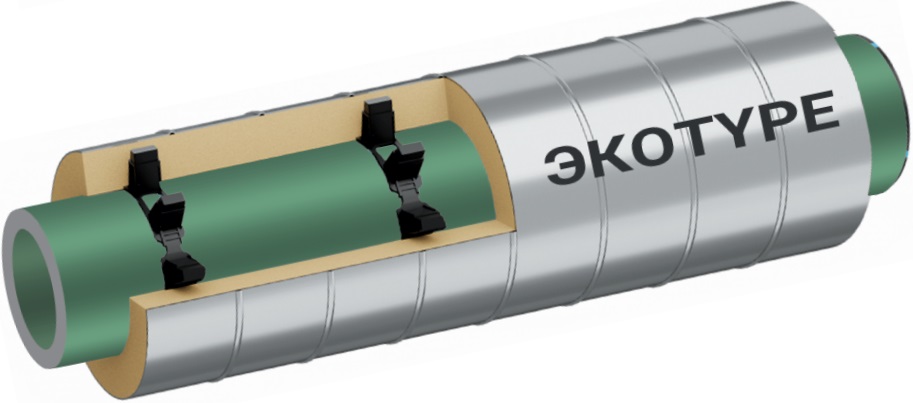

ТРУБА СТЕКЛОПЛАСТИКОВАЯ GRE 1,6-lЗОС 100-1-ППУ-ОЦ

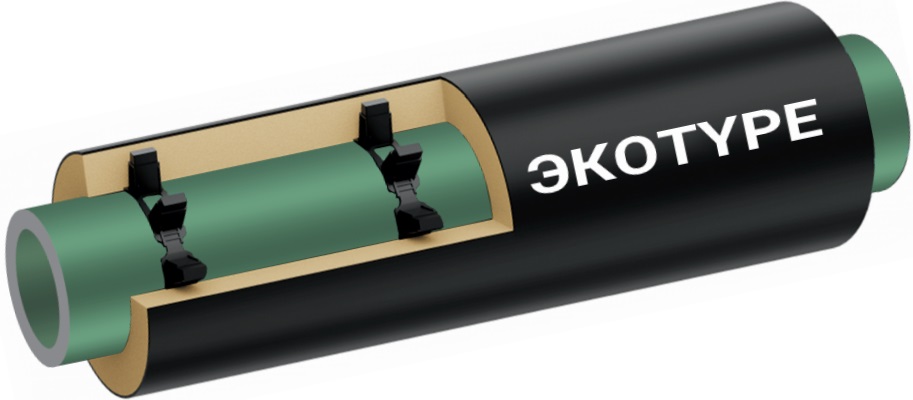

ТРУБА СТЕКЛОПЛАСТИКОВАЯ GRE 1,6-lЗОС 100-1-ППУ-ПЭ

Основные физические характеристики труб ЭКОTYPE (GRE)

Обозначение и маркировки

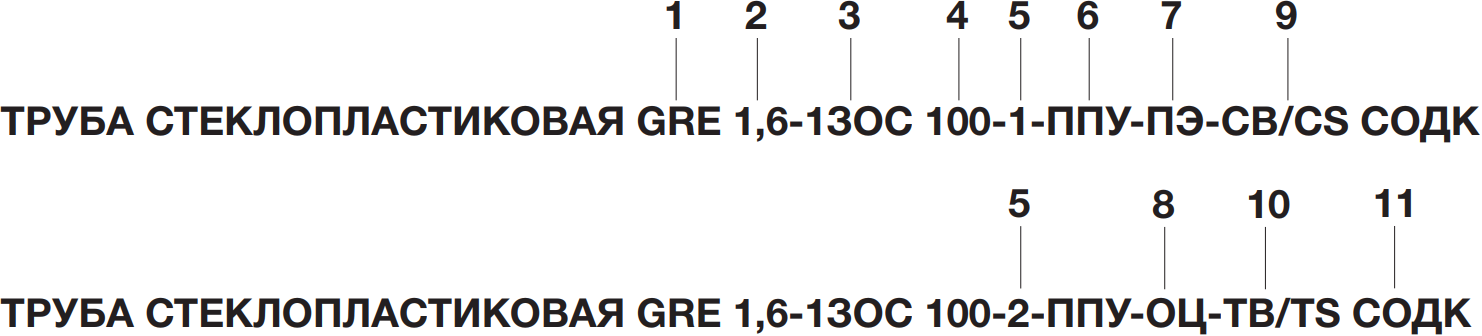

Пример внесения в проектную документацию

1. обозначение материала трубы

2. номинальное (рабочее) давление, МПа

3. рабочая температура теплоносителя 130°С

4. внутренний диаметр

5. тип изоляции

6. наименование материала изоляционной конструкции

7. материала защитной оболочки "ПЭ" (полиэтиленовая оболочка)

8. материала защитной оболочки "ОЦ" (оцинкованная оболочка)

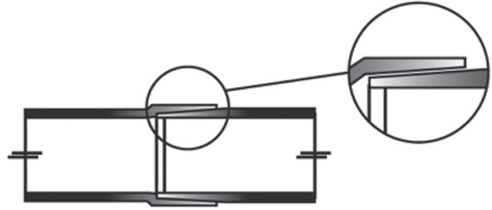

9. тип соединения; конфигурация для клеевого соединения CB/CS конус/цилиндр

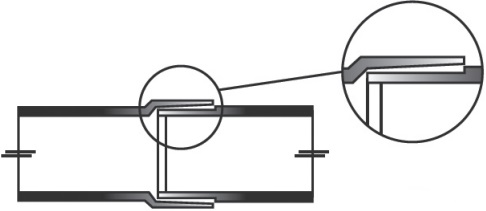

10. конфигурацией для клеевого соединения TB/TS конус/конус

11. система оперативного дистанционного контроля
