Фланцы для полиэтиленовых труб (трубы ПНД)
Расточенные плоские фланцы, используемые для присоединения к полиэтиленовым трубам (ПНД). Внутренний диаметр стального плоского фланца, изготовленного по ГОСТ 12820-80, растачивают до необходимого диаметра для насаживания его на полиэтиленовую втулку. Окончание втулки приваривают к окончанию полиэтиленовой трубы. При такой схеме присоединения межцентровое расстояние, количество и диаметр отверстий расточенных фланцев полностью совпадает с плоскими фланцами по ГОСТ 12820-80. Данный вид соединения выполняют с помощью полиэтиленовых втулок под фланцы, которые привариваются к торцу полиэтиленовой трубы.
Стальные прижимные фланцы для полиэтиленовых труб производятся в диапазоне 20-1200 мм (наружный диаметр ПЭ трубы 25-1200 мм) максимальным рабочим давлением 1,0 Мпа и в диапазоне 20-600 мм (наружный диаметр ПЭ трубы 25-630 мм) максимальным рабочим давлением 1,6 Мпа. Для коррозийной защиты фланцы обрабатывают полимерно-порошковым покрытием.
При производстве прижимных фланцев используют следующие марки стали:
- 20,25 по ГОСТ 1055-88
- 09Г2С по ГОСТ 18281-89
- Ст3сп по ГОСТ 380-94
- 12Х18Н9Т по ГОСТ 7769-82
- 10Г2 по ГОСТ 4543-71
- 15Х5М по ГОСТ 4543-71

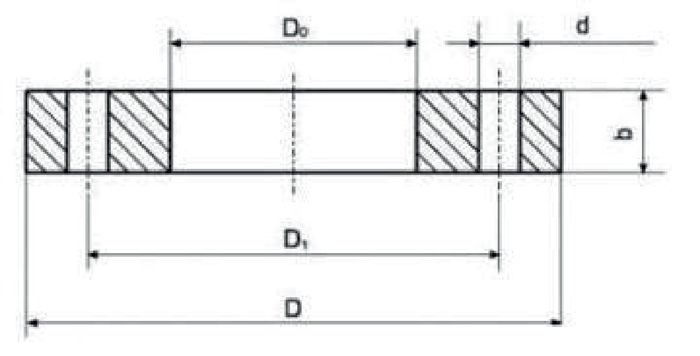

Технические характеристики
| Диаметр ПЭ трубы (мм) | Диаметр условный (мм) | Диаметр наружный(мм),D | Диаметр по болтовым отверстиям (мм), D1 | Диаметр внутренний (мм), D0 | Толщина (мм), Ь | 0 болтовых отверстий (мм), d | Кол-во отверстий (шт) | Масса (кг) |
| PN = 1,0 МПа (10 кгс/см2) | ||||||||
| 25 | 20 | 105 | 75 | 34 | 12 | 14 | 4 | 0.669 |
| 32 | 25 | 115 | 85 | 42 | 12 | 14 | 4 | 0.787 |
| 40 | 32 | 135 | 100 | 51 | 14 | 18 | 4 | 1.23 |
| 50 | 40 | 145 | 110 | 62 | 15 | 18 | 4 | 1.46 |
| 63 | 50 | 160 | 125 | 78 | 15 | 18 | 4 | 1.68 |
| 75 | 65 | 180 | 145 | 92 | 17 | 18 | 4 | 2.36 |
| 90 | 80 | 195 | 160 | 108 | 17 | 18 | 4 | 2.62 |
| 110 | 100 | 215 | 180 | 128 | 19 | 18 | 8 | 3.18 |
| 125 | 100 | 215 | 180 | 135 | 19 | 18 | 8 | 2.96 |
| 140 | 125 | 245 | 210 | 158 | 21 | 18 | 8 | 4.19 |
Плоские приварные фланцы


Фланец – металлическая плоская скрепляющая часть на концах труб, валов, резервуаров, арматуры.
Фланцы стальные плоские приварные предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2) и температуру среды от -70 0С до +300 0С.
Плоский фланец может изготавливаться из следующих сталей:
- Ст3сп не ниже 2-й категории по ГОСТ 380–94;
- 20, 25 по ГОСТ 1050–88;
- 09Г2С по ГОСТ 19281–89;
- 10Г2 по ГОСТ 4543–71;
- 15Х5М по ГОСТ 4543–71;
- 12Х18Н10Т по ГОСТ 5632–72;
- 15Х18Н12С4ТЮ (типа ЭИ-654) по ГОСТ 5632–72, 06ХН28МДТ (типа ЭИ-945) по ГОСТ 5632–72, 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632–72.
Температура применения деталей для плоских фланцев, изготовленных из стали марки:
- Ст3сп, 20, 25 — от минус 40 0С до плюс 425 0С;
- 09Г2С, 10Г2 — от минус 70 0С до плюс 350 0С;
- 15Х5М — от минус 40 0С до плюс 450 м, 12Х18Н10Т — от минус 80 0С до плюс 600 0С;
- 15Х18Н12С4ТЮ — от минус 40 0С до плюс 300 0С , 06ХН28МДТ — от минус 70 0С до плюс 400 0С;
- 10Х17Н13М3Т — от минус 253 С до плюс 600 С.
Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4,5,8 и 9.
Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.
Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.
Технические характеристики
| Диаметр ПЭ трубы (мм) | Диаметр условный (мм) | Диаметр наружный(мм),D | Диаметр по болтовым отверстиям (мм), D1 | Диаметр внутрений (мм), D0 | Толщина (мм), Ь | 0 болтовых отверстий (мм), d | Кол-во отверстий (шт) | Масса (кг) |
| PN = 1,0 МПа (10 кгс/см2) | ||||||||
| 25 | 20 | 105 | 75 | 34 | 12 | 14 | 4 | 0.669 |
| 32 | 25 | 115 | 85 | 42 | 12 | 14 | 4 | 0.787 |
| 40 | 32 | 135 | 100 | 51 | 14 | 18 | 4 | 1.23 |
| 50 | 40 | 145 | 110 | 62 | 15 | 18 | 4 | 1.46 |
| 63 | 50 | 160 | 125 | 78 | 15 | 18 | 4 | 1.68 |
| 75 | 65 | 180 | 145 | 92 | 17 | 18 | 4 | 2.36 |
| 90 | 80 | 195 | 160 | 108 | 17 | 18 | 4 | 2.62 |
| 110 | 100 | 215 | 180 | 128 | 19 | 18 | 8 | 3.18 |
| 125 | 100 | 215 | 180 | 135 | 19 | 18 | 8 | 2.96 |
| 140 | 125 | 245 | 210 | 158 | 21 | 18 | 8 | 4.19 |

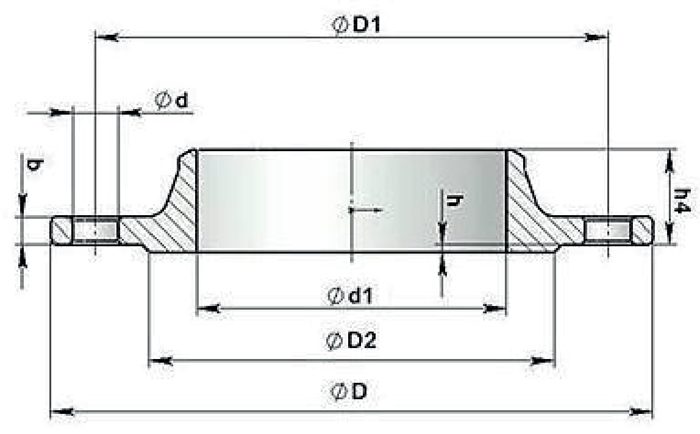

Воротниковые фланцы


Фланцы воротниковые по ГОСТ 12821-80 - это название получили фланцы стальные приварные, имеющие характерный выступ, называемый на обывательском языке воротником или юбкой. С этим связаны другие названия этих фланцев - фланцы юбочные или фланцы воротниковые. Фланцы воротниковые приварные - это фланцы, отличающиеся от других видов фланцев по способу крепления с другими элементами трубопровода. Такие фланцы, как правило, крепятся с соединяемыми элементами трубопровода при помощи сварочного шва, в верхней части воротника (юбки). Отсюда и формулировка стандартизированного названия «приварные встык». Диапазон рабочих давлений для воротниковых стальных фланцев стальных достаточно широк от 0,1 до 20 Мпа.
Исполнения фланцев:
Исполнение 1. Фланец воротниковый с соединительным выступом (фланец приварной встык с соединительным выступом).
Исполнение 2. Фланец воротниковый с выступом (фланец приварной встык с выступом).
Исполнение 3. Фланец воротниковый с впадиной (фланец приварной встык с впадиной).
Исполнение 4. Фланец воротниковый с шипом (фланец приварной встык с шипом).
Исполнение 5. Фланец воротниковый с пазом (фланец приварной встык с пазом).
Исполнение 6. Фланец воротниковый под линзовую прокладку ( фланец приварной встык под линзовую прокладку).
Исполнение 7. Фланец воротниковый под прокладку овального сечения (фланец приварной встык под прокладку овального сечения).
Исполнение 8. Фланец воротниковый с шипом под фторопластовую прокладку (фланец приварной встык с шипом под фторопластовую прокладку).
Исполнение 9. Фланец воротниковый с пазом под фторопластовую прокладку (фланец приварной встык с пазом под фторопластовую прокладку).
Исполнение фланцев воротниковых регламентируется по ГОСТ 12815-80, и оно зависит от рабочего давления, на которое рассчитывается фланец воротниковый или фланцевое соединение.
Технические характеристики
| Диаметр ПЭ трубы (мм) | Диаметр условный (мм) | Диаметр наружный (мм),D | Диаметр по болтовым отверстиям (мм), D1 | Диаметр внутрений (мм), D0 | Толщина (мм), Ь | 0 болтовых отверстий (мм), d | Кол-во отверстий (шт) | Масса (кг) |
| PN = 1,0 МПа (10 кгс/см2) | ||||||||
| 25 | 20 | 105 | 75 | 34 | 12 | 14 | 4 | 0.669 |
| 32 | 25 | 115 | 85 | 42 | 12 | 14 | 4 | 0.787 |
| 40 | 32 | 135 | 100 | 51 | 14 | 18 | 4 | 1.23 |
| 50 | 40 | 145 | 110 | 62 | 15 | 18 | 4 | 1.46 |
| 63 | 50 | 160 | 125 | 78 | 15 | 18 | 4 | 1.68 |
| 75 | 65 | 180 | 145 | 92 | 17 | 18 | 4 | 2.36 |
| 90 | 80 | 195 | 160 | 108 | 17 | 18 | 4 | 2.62 |
| 110 | 100 | 215 | 180 | 128 | 19 | 18 | 8 | 3.18 |
| 125 | 100 | 215 | 180 | 135 | 19 | 18 | 8 | 2.96 |
| 140 | 125 | 245 | 210 | 158 | 21 | 18 | 8 | 4.19 |
